Coperture inclinate

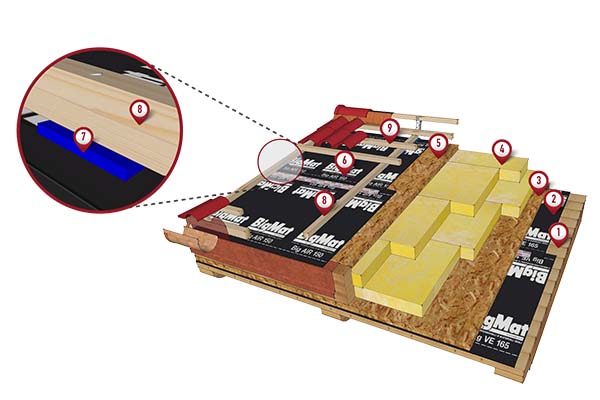

ISOLAMENTO TERMOACUSTICO DI TETTI IN LEGNO

Doppio assito e isolante in lana di vetro Isover Superbac N Roofine G3

DESCRIZIONE E VANTAGGI:

  • ASSENZA DI PONTI TERMICI ED ELEVATO COMFORT TERMOACUSTICO

Il pannello in lana di vetro ISOVER SUPERBAC N Roofine G3 ad alta densità (97 kg/m3) e ad alta resistenza a compressione consente la posa dell'isolante "in continuo" evitando i ponti termici dei listelli di contenimento.

Ideale per avere un elevato comfort sia estivo, grazie al buon valore di sfasamento termico superiore alle 9 ore, sia invernale, grazie ad una conducibilità termica dichiarata λD pari a 0,037 W/mK.

Ideale per un alto comfort acustico, ISOVER SUPERBAC N Roofine G3 consente di ottenere un potere fonoisolante Rw di 51 dB per effetto del comportamento massa-molla-massa (valore teorico);

  • INDICATO ANCHE IN ZONA SISMICA

Il pannello OSB al di sopra del perlinato aumenta la rigidezza della copertura migliorando il comportamento dell'edificio al sisma;

  • RISPETTOSO PER L'AMBIENTE

Il pannello ISOVER SUPERBAC N Roofine G3 è prodotto in Italia con almento l'80% di vetro riciclato legato con resina termoindurente di nuova generazione, che associa componenti organici e vegetali, minimizzando le emissioni nell'aria di sostanze inquinanti come la formaldeide e i VOC.

  1. PERLINE IN ABETE 20 mm
  2. BIGMAT BIG VE 165 - Schermo freno al vapore impermeabile all'acqua, massa areica 165 g/m2 rinforzato con rete di armatura (diffusione al vapore Sd=3 m)
  3. OSB 3 spessore 19 mm
  4. ISOVER SUPERBAC N Roofine G3 - Spessore 100 mm + 100 mm doppio strato di coibentazione in lana di vetro ad alta densità (97 kg/m3)
  5. OSB 3 spessore 19 mm
  6. BIGMAT BIG AIR 150 - Membrana traspirante al vapore impermeabile all'acqua, massa areica 150 g/m2 (diffusione al vapore Sd= 0,03 m)
  7. GUARNIZIONE PUNTO CHIODO
  8. LISTELLI per intercapedine di ventilazione
  9. CONTROLISTELLI per posa tegole

in collaborazione con

 ISOLAMENTO TERMICO DI COPERTURE A FALDE CON PANNELLI STRUTTURALI PREDEFINITI

Sistema tetto ventilato ISOTEC in poliuretano rivestito di alluminio goffrato

DESCRIZIONE E VANTAGGI:

ELEVATO ISOLAMENTO TERMICO, grazie alla λD estremamente ridotta (0,023 W/mK) del poliuretano;

  • ECONOMICO, con un ottimo rapporto qualità-prezzo e veloce da installare;
  • VENTILATO, grazie ai correntini forati in ALUZINC di altezza 4 cm integrati nel pannello ISOTEC versione XL;
  • MICROVENTILATO, grazie ai correntini forati in ALUZINC di altezza 3 cm integrati nel pannello ISOTEC versione standard;
  • PORTANTE, grazie alla sua elevata resistenza a compressione (120 kPa) il pannello è idoneo al camminamento sui correntini in ALUZINC;
  • ELEVATO SFASAMENTO TERMICO, COMFORT ACUSTICO ED ELEVATA RESISTENZA AL FUOCO, in abbinamento al pannello in lana di legno mineralizzata CELENIT N che rende il sistema particolarmente indicato per le coperture in legno.

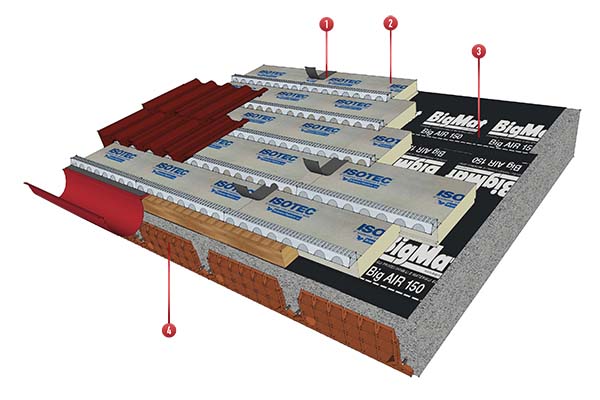

Sistema ISOTEC per tetti in laterocemento

  1. GUAINA DI ALLUMINIO BUTILICO - Impermeabilizzazione giunto
  2. ISOTEC spessori 60-80-100-120 mm - Pannello microventilato in schiuma poliuretanica rigida
  3. BigMat BIGAIR 150 - Membrana traspirante impermeabile all'acqua
  4. ISOLAIO LATEROCEMENTO

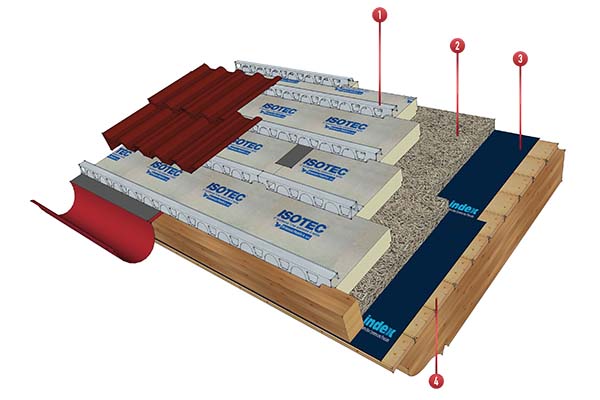

Sistema ISOTEC XL + CELENIT per tetti in legno

  1. ISOTEC XL spessori 80-100-120 mm - Pannello ventilato in schiuma poliuretanica rigida
  2. CELENIT N spessore 75 mm - Isolante termico in lana di legno di abete rosso mineralizzata e legata con cemento Portland, ρ = 347 kg/m3, λD = 0,065 W/mK
  3. DEFEND/V spessore 4 mm - Guaina bituminosa freno al vapore
  4. PERLINE IN ABETE - Spessore 20 mm

In collaborazione con

ISOLAMENTO TERMICO DI COPERTURE IN LEGNO A FALDE CON ISOLANTI NATURALI

Sistema tetto Bioecologico ventilato in fibra di legno e lana di legno

I VANTAGGI:
  • DOPPIA VERSIONE, SISTEMA A "TRE STRATI" con isolamento in fibra di legno a "sandwich" tra due pannelli CELENIT N oppure SISTEMA CELENIT F2 con unico pannello di fibra di legno "accoppiata" a CELENIT N;
  • ELEVATO COMFORT TERMICO IN TUTTE LE STAGIONI, grazie all'effetto combinato dell'elevata inerzia termica della lana di legno mineralizzata CELENIT N e della bassa conducibilità termica della fibra di legno;
  • ELEVATO COMFORT ACUSTICO con potere fonoisolante pari a 40 dB (o 41 dB nella versione CELENIT F2);
  • TRASPIRANTE, VENTILATO ED ECOCOMPATIBILE;
  • ELEVATA RESISTENZA MECCANICA E OTTIMO COMPORTAMENTO AL FUOCO.

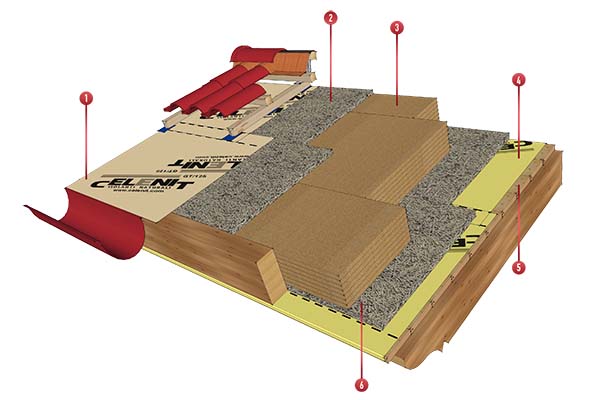

Sistema tre strati

  1. CELENIT GT/125 - Membrana impermeabile traspirante al vapore, Sd = 0,03 m
  2. CELENIT N 20 mm - Pannello in lana di legno mineralizzata, ρ = 500 kg/m3 | Resistenza termica dichiarata RD = 0,30 m2K/W
  3. CELENIT FL/150 140 mm - Pannello isolante in fibra di legno pressata, ρ = 160 kg/m3, λD = 0,039 W/mK
  4. CELENIT FV/160 - Membrana freno al vapore, 160 gr/m2, Sd = 3 m
  5. PERLINE IN ABETE - Spessore 25 mm
  6. CELENIT N 30 mm - Pannello in lana di legno mineralizzata, ρ = 433 kg/m3 | Resistenza termica dichiarata RD = 0,45 m2K/W

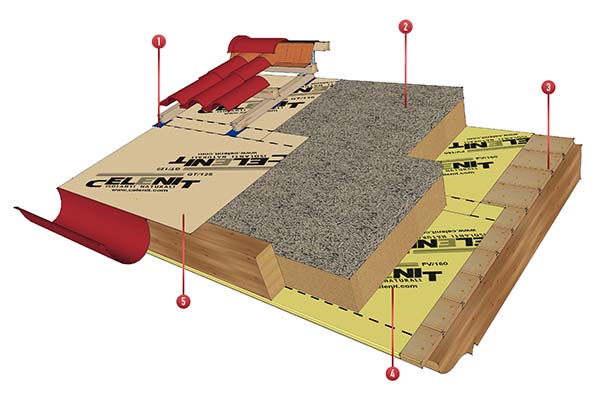

Sistema CELENIT F2

  1. GUARNIZIONE PUNTO CHIODO
  2. CELENIT F2 190 (50/140) mm - Pannello in lana di legno CELENIT N 50 mm accoppiato a pannello in fibra di legno, ρ = 110 kg/m3, λD = 0,037 W/mK
  3. PERLINE IN ABETE - Spessore 25 mm
  4. CELENIT FV/160 - Membrana freno al vapore, 160 gr/m2, Sd = 3 m
  5. CELENIT GT/125 - Membrana impermeabile traspirante al vapore Sd = 0,03 m

in collaborazione con

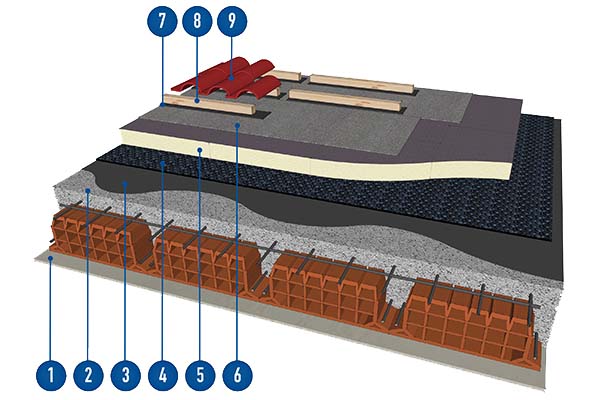

TETTO IN LATEROCEMENTO ISOLATO CON POLIURETANO ESPANSO

  1. INTONACO interno spessore 15 mm
  2. SOLAIO DI COPERTURA spessore 22 cm - Struttura portante in laterocemento
  3. INDEVER INDEX - Primer bituminoso di adesione (250/500 g/m2)
  4. PROMINENT/V INDEX - Barriera al vapore costituita da una membrana impermeabilizzante bitume distillato polimero elastoplastomerica di 4 Kg/m2, con faccia superiore bugnata e armata con feltro di vetro rinforzato (posa per incollaggio in aderenza a fiamma)
  5. STIFERITE CLASS B spessore 10 cm - Pannello sandwich costituito da un componente isolante in schiuma polyiso espansa, priva di CFC o HCFC, rivestito sulla faccia superiore con velo vetro bitumato accoppiato a PPE, idoneo all'applicazione per fiammatura, e quella inferiore con fibra minerale saturata
  6. MINERAL TESTUDO SPUNBOND POLIESTERE 4,5 Kg/m2 - Membrana impermeabilizzante bitume distillato polimero elastoplastomerica di massa 4,5 Kg/m2 rivestita con scagliette di ardesia, e armatura in tessuto non tessuto di poliestere da filo continuo Spunbond
  7. FASCIA DI TENUTA SOTTOLISTELLO spessore 4 mm - Fascia impermeabilizzante di spessore 4 mm e larghezza 100 mm
  8. LISTELLI 30x50 mm - Listelli in abete per posa manto di copertura
  9. MANTO DI COPERTURA

ISOLAMENTO TERMOACUSTICO DI TETTI IN LEGNO

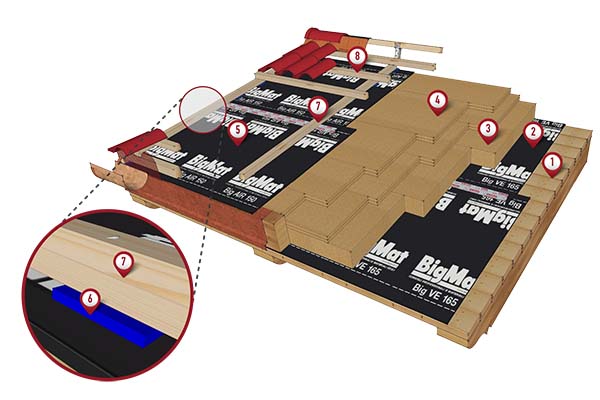

Tetto BigMat in fibra di legno

DESCRIZIONE E VANTAGGI:

  • Tetto a elevate prestazioni termiche e acustiche, completamente naturale e traspirante, ideale per il benessere abitativo.
  • L'isolamento in fibra di legno, in doppio strato HDP Q11 STANDARD e WF CLASSIC, permette di risparmiare energia in inverno e trattenere il calore esterno in estate, garantendo elevati valori di sfasamento termico.
  • La membrana schermo freno al vapore BigMat Big Ve 165, posta al di sotto dello strato coibente, e la membrana traspirante BigMat Big Air 150, posta al di sopra, proteggono la struttura e l'isolante dal rischio formazione di condensa e dall'ingresso di acqua dall'esterno.

  1. PERLINE IN ABETE 20 mm
  2. BIGMAT BIG VE 165 - Schermo freno al vapore impermeabile all'acqua, massa areica 165 g/m2 rinforzato con rete di armatura (diffusione al vapore Sd = 3 m)
  3. HDP Q11 STANDARD - Pannello isolante in fibra di legno a media densità, 130 Kg/m3, e conducibilità dichiarata λD pari a 0,038 W/mK
  4. WF CLASSIC - Pannello isolante in fibra di legno a media densità, 240 Kg/m3, e conducibilità dichiarata λD pari a 0,050 W/mK
  5. BIGMAT BIG AIR 150 - Membrana traspirante al vapore impermeabile all'acqua, massa areica 150 g/m2 (diffusione al vapore Sd= 0,03 m)
  6. GUARNIZIONE PUNTO CHIODO
  7. LISTELLI per intercapedine di ventilazione
  8. CONTROLISTELLI per posa tegole
